广播态功耗测试

测试环境

• SDK：PT3220 SDK，ble6_lite.lib
• 测试硬件：E3220-V01 开发板
• 测试工具：nRF Power Profiler Kit II（PPK2）
• 电源：nRF Power Profiler Kit II（PPK2）3.3V 供电

注意

测试固件未针对所有场景进行仔细优化，结果仅供参考

测试方法

1. PPK2 通过以下接线方式给 E3220 开发板供电。
2. 当开发板处于广播状态时，使用 PPK2 上位机抓取开发板电流波形和功耗数据。

测试项目

1. 可连接广播功耗测试
2. 不可连接广播功耗测试

本次测试默认条件：

1. 主频 16M
2. 供电 3.3V
3. 广播间隔 1S
4. 使用 3 通道广播
5. poweroff 休眠模式
6. 使用 ble lite 库

测试变量如下：

1. 广播类型：可连接广播、不可连接广播
2. 广播数据长度：11 Bytes、31 Bytes
3. 发射功率：2.1dBm（Default）、5.2dBm

测试结果

可连接广播

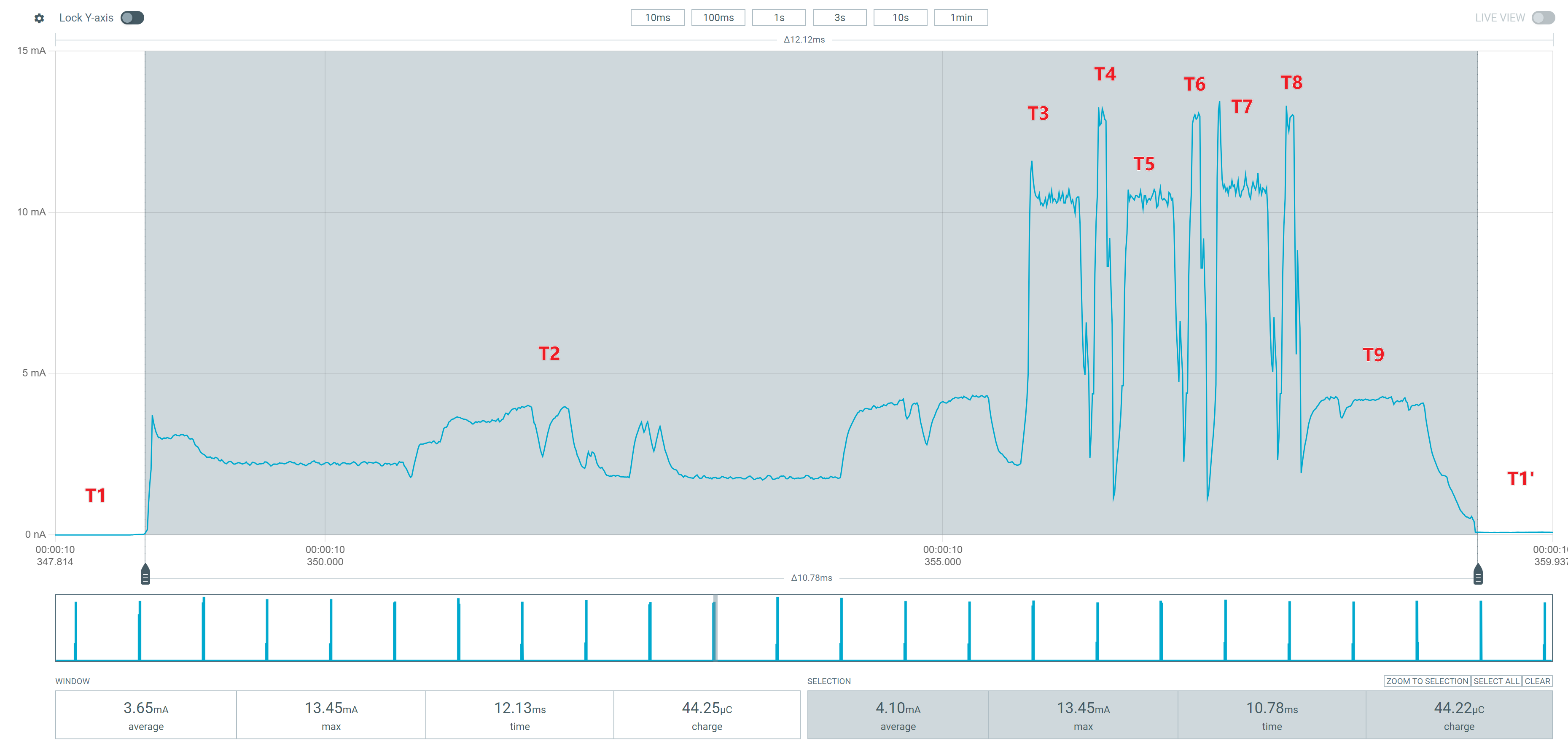

可连接广播电流波形可分为以下阶段：

• T1：poweroff mode
• T2：mcu system init
• T3：TX
• T4：RX
• T5：TX
• T6：RX
• T7：TX
• T8：RX
• T9：ready into poweroff mode

CONN & 11B & 2.1dBm

• 工作电流

  工作阶段	持续时间	平均电流
  T1 (poweroff)	993.9ms	2.33uA
  T2 (system init)	7.09ms	2.70mA
  T3 (TX)	380us	8.59mA
  T4 (RX)	180us	9.63mA
  T5 (TX)	420us	7.86mA
  T6 (RX)	190us	9.24mA
  T7 (TX)	410ms	7.99mA
  T8 (RX)	210us	8.76mA
  T9 (ready into poweroff)	1.41ms	3.30mA
  T2~T9	10.32ms	3.79mA
  T1~T9	1s	41.08uA

• 3s 平均电流：46.86uA

CONN & 11B & 5.2dBm

• 工作电流

  工作阶段	持续时间	平均电流
  T1 (poweroff)	993.9ms	2.33uA
  T2 (system init)	8.35ms	2.74mA
  T3 (TX)	410us	11.88mA
  T4 (RX)	170us	8.90mA
  T5 (TX)	430us	11.70mA
  T6 (RX)	160us	10.77mA
  T7 (TX)	440ms	11.22mA
  T8 (RX)	190us	9.46mA
  T9 (ready into poweroff)	1.10ms	3.11mA
  T2~T9	11.26ms	4.10mA
  T1~T9	1s	48.25uA

• 3s 平均电流：49.32uA

CONN & 31B & 2.1dBm

• 工作电流

  工作阶段	持续时间	平均电流
  T1 (poweroff)	993.9ms	2.33uA
  T2 (system init)	7.09ms	2.72mA
  T3 (TX)	570us	9.03mA
  T4 (RX)	300us	10.70mA
  T5 (TX)	580us	8.80mA
  T6 (RX)	190us	8.99mA
  T7 (TX)	570ms	8.60mA
  T8 (RX)	200us	8.62mA
  T9 (ready into poweroff)	1.39ms	3.42mA
  T2~T9	10.93ms	4.19mA
  T1~T9	1s	47.88uA

• 3s 平均电流：50.05uA

CONN & 31B & 5.2dBm

• 工作电流

  工作阶段	持续时间	平均电流
  T1 (poweroff)	993.9ms	2.33uA
  T2 (system init)	10.84ms	2.58mA
  T3 (TX)	600us	12.65mA
  T4 (RX)	180us	8.97mA
  T5 (TX)	580us	13.07mA
  T6 (RX)	180us	8.94mA
  T7 (TX)	580ms	13.33mA
  T8 (RX)	190us	8.58mA
  T9 (ready into poweroff)	1.09ms	3.07mA
  T2~T9	14.22ms	4.16mA
  T1~T9	1s	60.82uA

• 3s 平均电流：62.62uA

不可连接广播

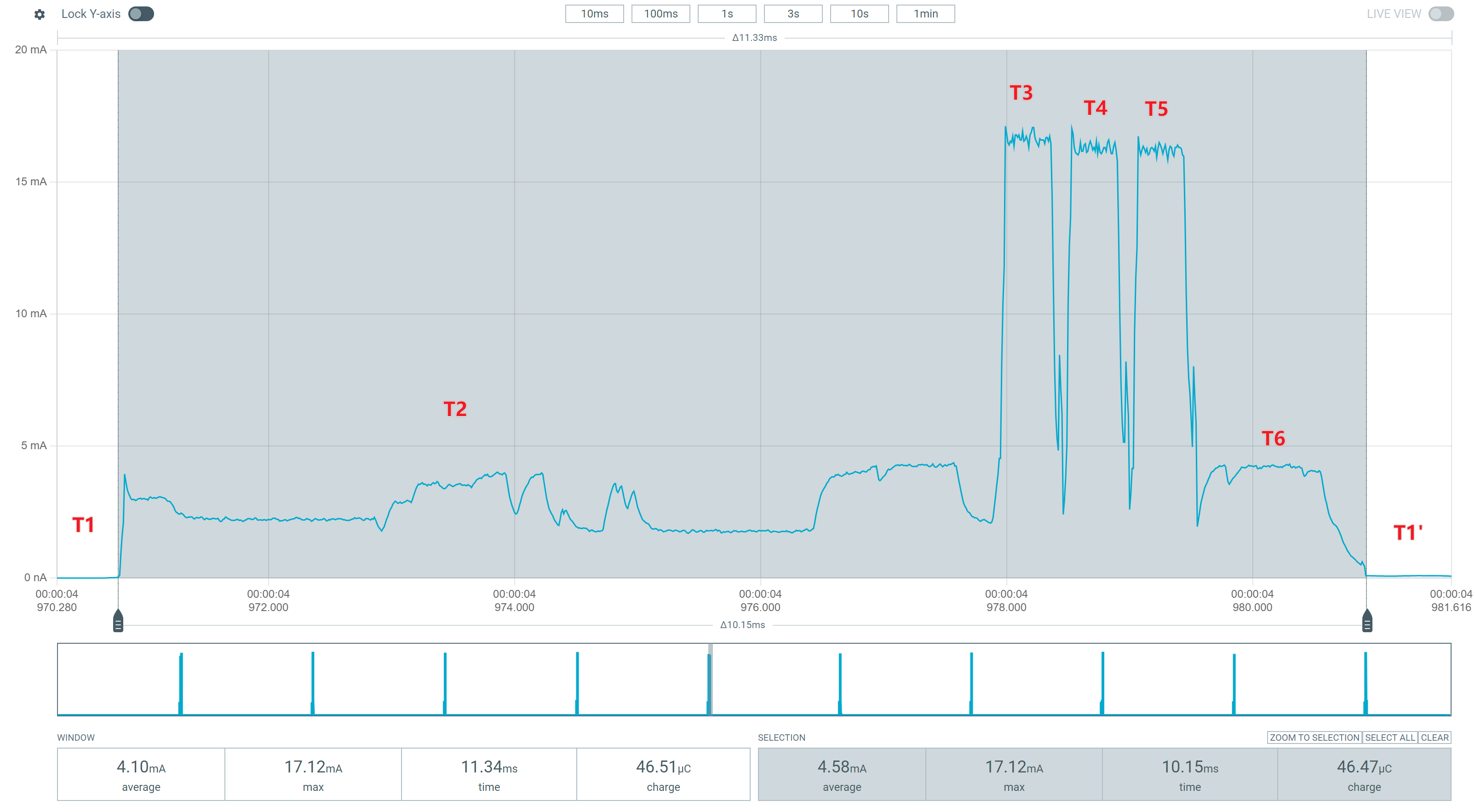

不可连接广播电流波形可分为以下阶段：

• T1：poweroff mode
• T2：mcu system init
• T3：TX
• T4：TX
• T5：TX
• T6：ready into poweroff mode

UNCONN & 11B & 2.1dBm

• 工作电流

  工作阶段	持续时间	平均电流
  T1 (poweroff)	990.6ms	2.36uA
  T2 (system init)	7.15ms	2.71mA
  T3 (TX)	400us	8.42mA
  T4 (TX)	380us	9.01mA
  T5 (TX)	390us	8.78mA
  T6 (ready into poweroff)	1.37ms	3.35mA
  T2~T6	9.70ms	3.52mA
  T1~T6	1s	36.49uA

• 3s 平均电流：36.17uA

UNCONN & 11B & 5.2dBm

• 工作电流

  工作阶段	持续时间	平均电流
  T1 (poweroff)	993.9ms	2.33uA
  T2 (system init)	8.35ms	2.75mA
  T3 (TX)	430us	11.57mA
  T4 (TX)	380us	13.08mA
  T5 (TX)	400us	12.40mA
  T6 (ready into poweroff)	1.70ms	3.00mA
  T2~T6	10.58ms	3.88mA
  T1~T6	1s	43.04uA

• 3s 平均电流：45.25uA

UNCONN & 31B & 2.1dBm

• 工作电流

  工作阶段	持续时间	平均电流
  T1 (poweroff)	994.7ms	2.38uA
  T2 (system init)	7.12ms	2.73mA
  T3 (TX)	570us	9.01mA
  T4 (TX)	540us	9.12mA
  T5 (TX)	550us	9.16mA
  T6 (ready into poweroff)	1.41ms	3.29mA
  T2~T6	10.20ms	3.84mA
  T1~T6	1s	41.34uA

• 3s 平均电流：41.46uA

UNCONN & 31B & 5.2dBm

• 工作电流

  工作阶段	持续时间	平均电流
  T1 (poweroff)	994.7ms	2.38uA
  T2 (system init)	7.10ms	2.73mA
  T3 (TX)	590us	12.95mA
  T4 (TX)	540us	13.68mA
  T5 (TX)	550us	13.51mA
  T6 (ready into poweroff)	1.37ms	3.36mA
  T2~T6	10.14ms	4.58mA
  T1~T6	1s	48.76uA

• 3s 平均电流：48.85uA
