在线烧录工具

文档版本 日期 作者 修改记录
V1.0 2025.08.26 ljp 1. 初始版本
V1.1 2025.08.27 ljp 1. 更新下位机固件为 V005
2. 增加串口下载器指示灯说明
V1.2 2025.09.10 ljp 1. 更新 dtool 上位机软件为 V1.3.0
2. 更新图形界面上位机使用说明
V1.3 2025.09.15 ljp 1. 更新 dtool 上位机软件为 V1.4.0
2. 增加命令行指令新增功能的说明

概述

本文介绍 PT3220 串口下载器 dtool 的使用方式。

graph LR
    PC --usb--> dtool串口下载器下位机 --uart--> 待烧录的PT3220

备注

  1. dtool 为串口在线烧录。
  2. 下位机不支持普通串口小板。
  3. 若需使用串口批量烧录，请联系我们。

准备工作

如何使用

硬件连接

以 E3220 开发板串口下载器为例，硬件引脚连接如下：

串口下载器
(E3220 开发板 Program 接口)		 待烧录 E3220 开发板
PWR (Program 1) VCC
GND (Program 2) GND
RXD (Program 3) TXD
TXD (Program 4) RXD
RST (Program 6) RST

备注

  1. 若待烧录开发板供电完全由串口下载器（PWR）提供，RST 引脚可忽略，否则必须连接 RST 引脚。
  2. PWR 供电能力有限，若使用场景功耗较大，建议使用外部供电。

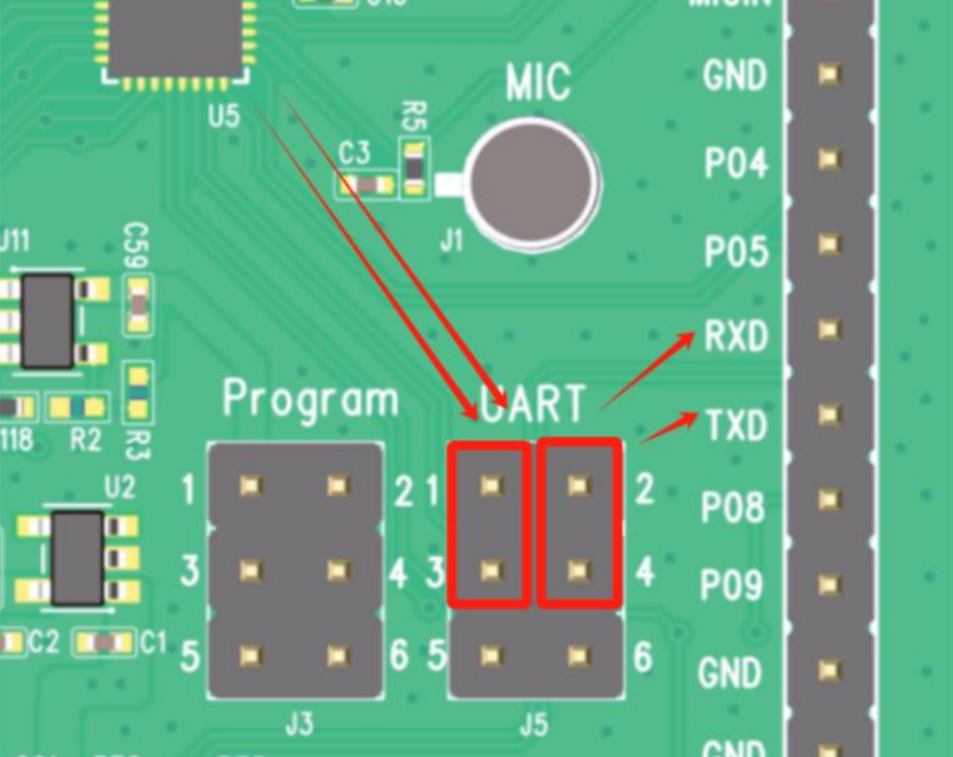

  3. 待烧录 E3220 开发板 UART 跳线帽需改为串口模式 E3220开发板串口模式

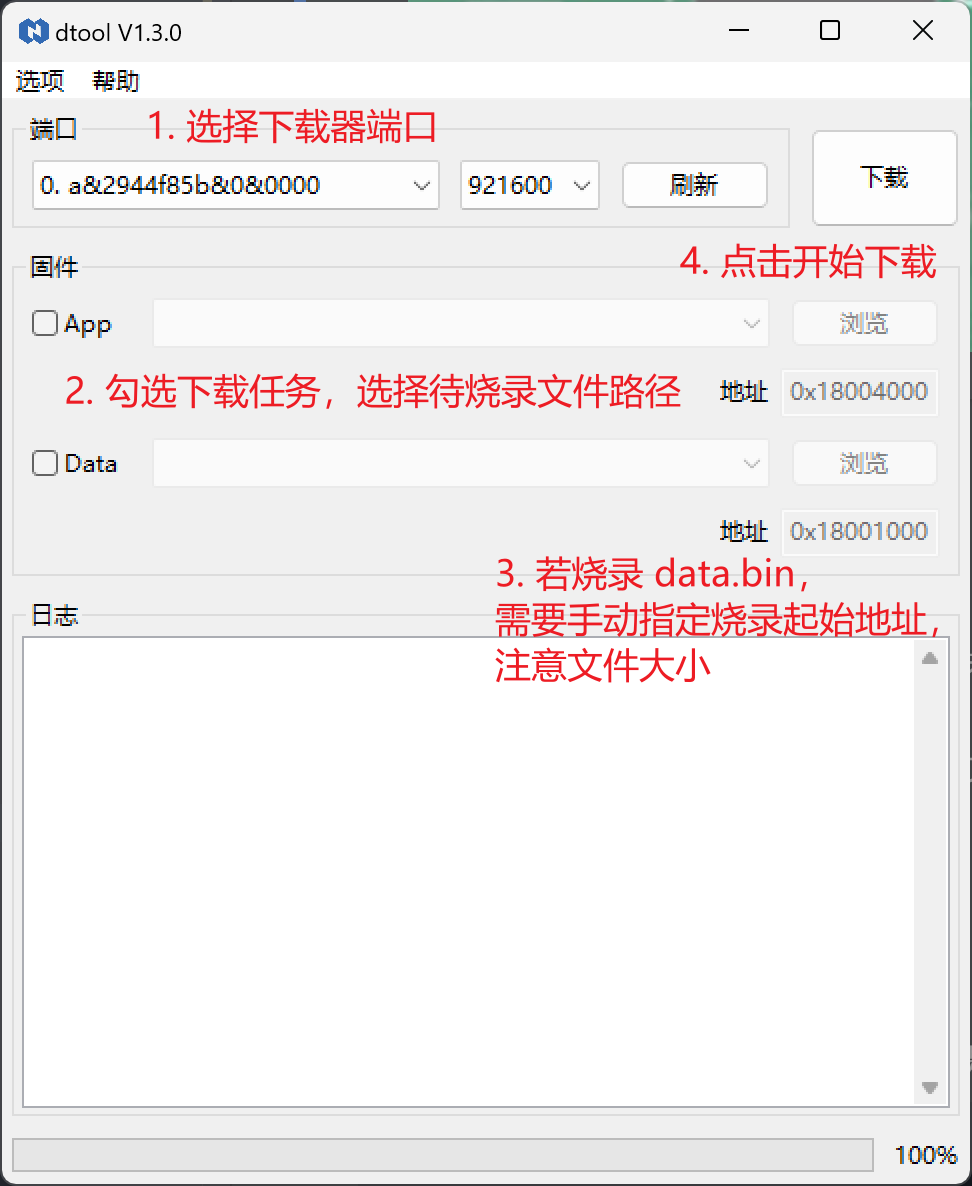

通过图形化界面使用

  1. app.bin 固件或 data.bin 用户数据烧录

    烧录成功后日志窗口有 program complete! 字样提示。

  2. 其他操作在菜单栏选项中，可通过对应键盘快捷键操作。

通过终端命令行使用

  1. 打开 Windows 终端（Powershell 或 CMD）

  2. 列出已连接至 PC 的串口下载器，查看连接是否正常

    ./dtool-cli.exe --list

  3. app 固件烧录

    ./dtool-cli.exe --app ./gpio_test.bin

# 有多个串口下载器同时连接至 PC 时，需要通过 --port 指定端口，默认使用端口 0
# 端口号通过 --list 查询
./dtool-cli.exe --app ./gpio_test.bin --port 1

# 指定串口烧录波特率，默认波特率为 921600；若烧录过程中出现错误可尝试降低波特率
./dtool-cli.exe --app ./gpio_test.bin --baud 115200

  4. data 用户数据烧录

    # 将 data.bin 烧录到 0x18001000 位置
# 注意 data.bin 大小，不要覆盖到 app.bin 起始地址
./dtool-cli.exe --data ./data.bin 0x18001000

  5. 芯片擦除

    # 擦除起始地址为 0x18001000，擦除大小为 0x100
# addr 有效范围 0x18001000 ~ 0x18040000(256k)/0x18080000(512k)
# size 必须按页（256 bytes）对齐
./dtool-cli.exe --erase 0x18001000 0x100

# flash 全片擦除
./dtool-cli.exe --erase full

  6. 其他命令

    # 复位目标芯片
./dtool-cli.exe --rst

# 将 mac 地址写入 0x18001000 区域，类似写入 data.bin，芯片端用户代码需自行处理
./dtool-cli.exe --mac AA:BB:CC:DD:EE:FF 0x18001000

# 查看上位机版本信息
./dtool-cli.exe --version

# 查看帮助信息
./dtool-cli.exe --help

# 查看目标芯片信息
./dtool-cli.exe --info

# 读取 flash 数据内容，并保存为 ./dump.bin，地址、长度可不对齐，dump.bin 路径可不指定
./dtool-cli.exe --dump 0x18001000 0x100 ./dump.bin

提示

  1. 可将 dtool-cli.exe 所在目录路径添加至系统环境变量，方便使用终端全局调用。
  2. 如果使用 E3220 开发板作为串口下载器，命令操作失败时，板载 D2 指示灯会亮起。
  3. 若发生 enter_boot failed, result: A0 错误，通常是串口通讯失败，请检查硬件连接是否正常。

手动制作串口下载器

PT3220 的串口下载器可用另一块 E3220 开发板制作，若您不方便制作，可联系我们获取进一步支持。

准备工作

  • 带 SWD​ 接口的 JLink​ 调试器
  • JFlash 软件
  • 准备作为串口下载器的 E3220 开发板
  • 下载 dtool 下位机固件
  • 杜邦线若干

步骤

  1. 将 JLink 与 E3220 开发板通过 SWD 接口连接

    SWD接口下载硬件连接

  2. 参考 《使用 JFlash 烧录固件》 说明，搭建好 JLink 烧录环境，并将 dtool 下位机固件烧录至 E3220 开发板

  3. 将 E3220 开发板 UART 跳线帽改为 USB 模式

    E3220开发板USB模式

  4. 使用 typec 数据线连接至电脑，可通过上文 dtool-cli.exe --list 命令确认设备是否正常连接

提示

dtool 下位机固件同时提供了简单的串口功能，连接电脑后可在 设备管理器 - 端口 中找到设备示例路径为 VID_5054&PID_FF01 的 USB 串行设备，可结合其他串口上位机工具（如 sscom、XCOM 等）使用。

指示灯功能定义

使用 E3220 开发板作为串口下载器时，板载指示灯功能定义如下：

指示灯 说明
D2（工作模式指示灯） ON：烧录模式
OFF：串口模式
D3（操作异常指示灯） ON：操作发生异常，下次操作开始前重置
OFF：操作成功
