离线烧录工具

文档版本 日期 作者 修改记录
V1.0 2025.03.17 ljp 1. 初始版本
V1.1 2025.09.04 ljp 1. 更新相关资源链接
2. 归档版本

概述

本文介绍如何使用 E3220 开发板制作脱机烧录器，并通过串口方式为 PT3220 芯片更新固件。

graph LR
    PC --usb--> 脱机烧录器 --uart--> 待烧录的PT3220

Info

E3220 开发板兼做脱机烧录器使用。为了方便区分，下文简称 “脱机烧录器” 和 “目标板”。

准备工作

固件烧录

硬件连接

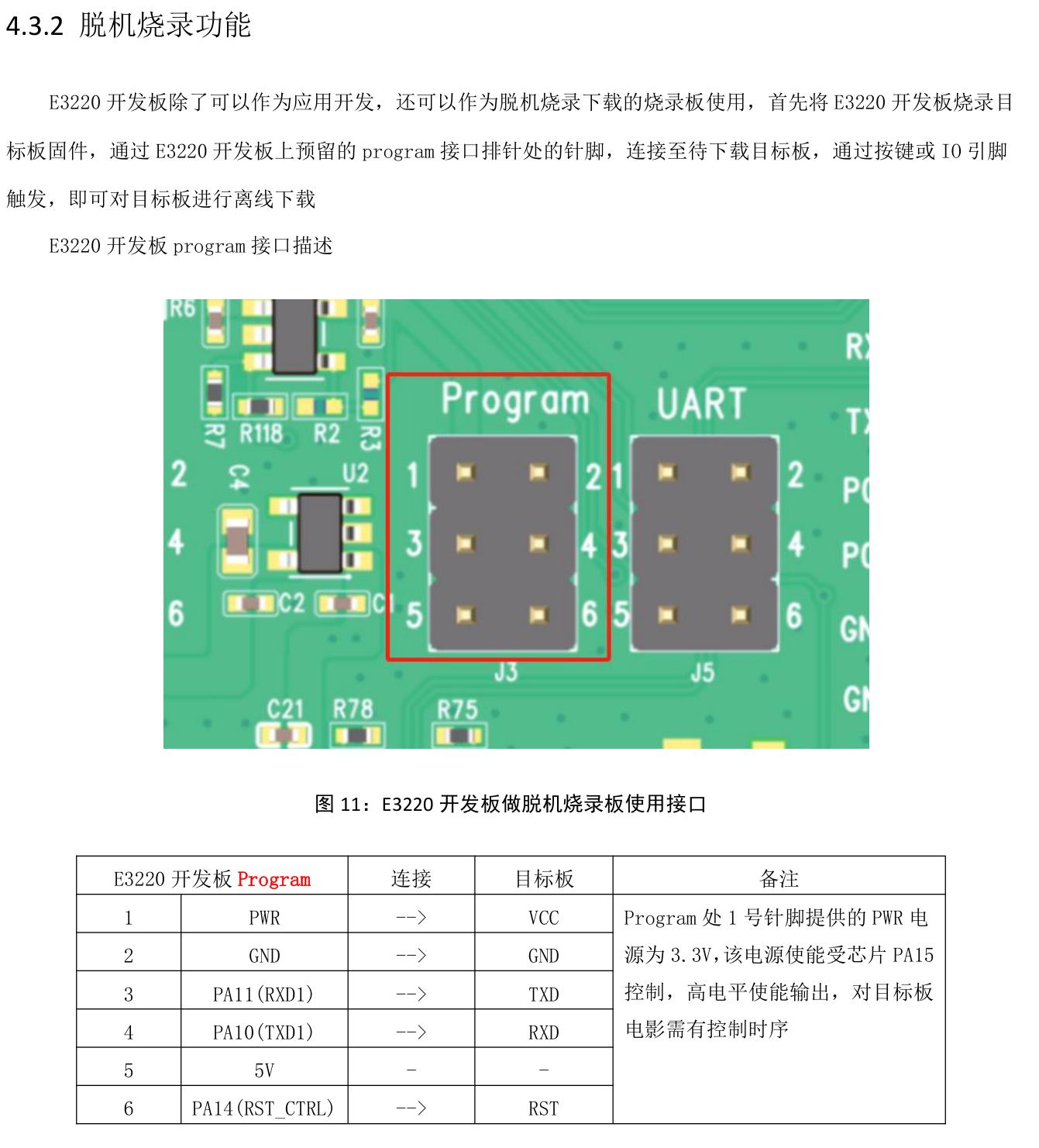

E3220 脱机烧录器与目标板硬件引脚连接如下：

脱机烧录器
(E3220 开发板 Program 接口)		 目标板
PWR (Program 1) VCC
GND (Program 2) GND
RXD (Program 3) TXD
TXD (Program 4) RXD
RST (Program 6) RST

备注

  1. 若待烧录目标板供电完全由脱机烧录器（PWR）提供，RST 引脚可忽略，否则必须连接 RST 引脚。
  2. PWR 供电能力有限，若使用场景功耗较大，建议使用外部供电。
  3. 确保目标板 UART 跳线帽为串口模式 E3220开发板串口模式

将固件下载至脱机烧录器

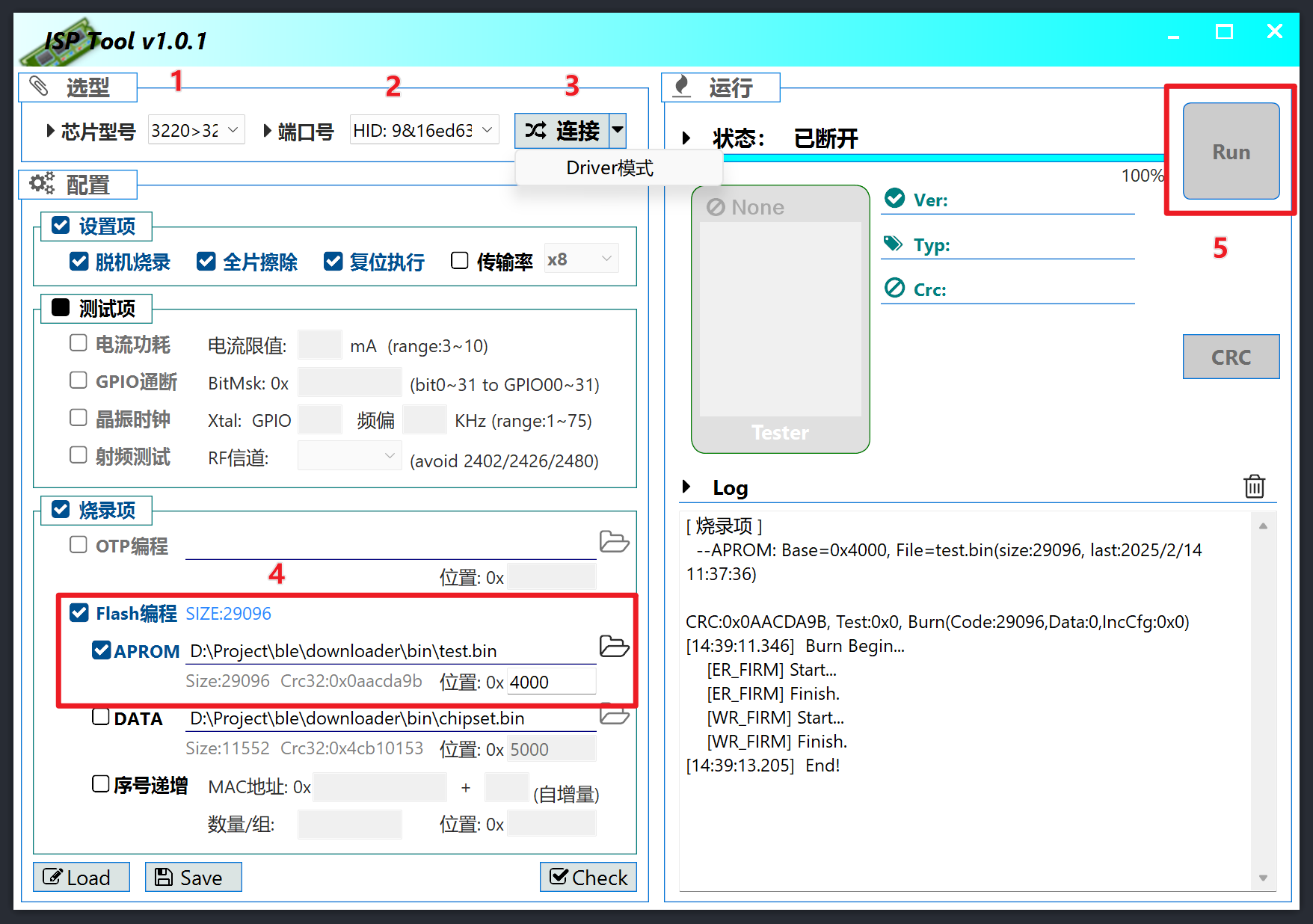

将脱机烧录器通过 Type C​ 数据线连接电脑后，ISP Tool​ 界面的操作如下：

  1. 芯片型号选择 3220>3220​
  2. 点击 Refresh​ 刷新端口号，选择识别到的 HID​ 设备连接
  3. 以非 Driver​ 模式连接脱机烧录器
  4. 勾选 Flash​ 编程，APROM​ 选择需要烧录到目标板的固件
  5. 点击 RUN​ 等待进度条完成

脱机烧录器用户固件下载​

若脱机烧录器首次制作，该步骤执行成功且离线烧录器复位后，脱机烧录器上 D1​ 指示灯会由闪烁状态改为熄灭状态，表示离线烧录器上已保存待烧录的固件。 ‍

将固件从脱机烧录器烧录至目标板

确保固件已经烧录到脱机烧录器且硬件连接正常后，短按脱机烧录器 KEY​ 按键，脱机烧录器开始将待烧录固件烧录至目标板，此时板载 D2​ 指示灯常亮。

若烧录成功，板载 D3​ 指示灯常亮，若烧录失败，则板载 D1​ 指示灯常亮。

状态 D1 D2 D3
空闲 ❌ ❌ ❌
烧录中 ❌ ⭕ ❌
烧录失败 ⭕ ❌ ❌
烧录成功 ❌ ❌ ⭕

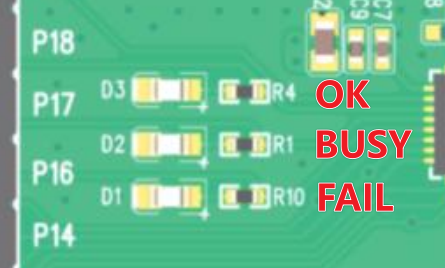

脱机烧录器指示灯​

脱机烧录器制作

PT3220 的脱机烧录器可用另一块 E3220 开发板制作，若您不方便制作，可联系我们获取进一步支持。

准备工作

制作步骤

烧录 burner 驱动

要将 E3220​ 开发板作为脱机烧录器使用，需要为其烧录 burner​ 固件。

为了简化操作流程，我们准备了一个编译好的 MDK​ 工程 burner.zip​，解压出来后，按以下步骤操作：

  1. 使用 JLink​ 调试器的 SWD​ 接口连接 E3220​ 开发板
  2. 打开 burner.uvprojx​ 工程
  3. 点击下载按钮

下载完成后，开发板 D1​ 指示灯闪烁，说明 burner​ 固件烧录成功。

烧录 chipset 数据

上一步完成后，我们需要更改 E3220​ 开发板上的 UART​ 跳线帽，让芯片通过 USB​ 口连接电脑。

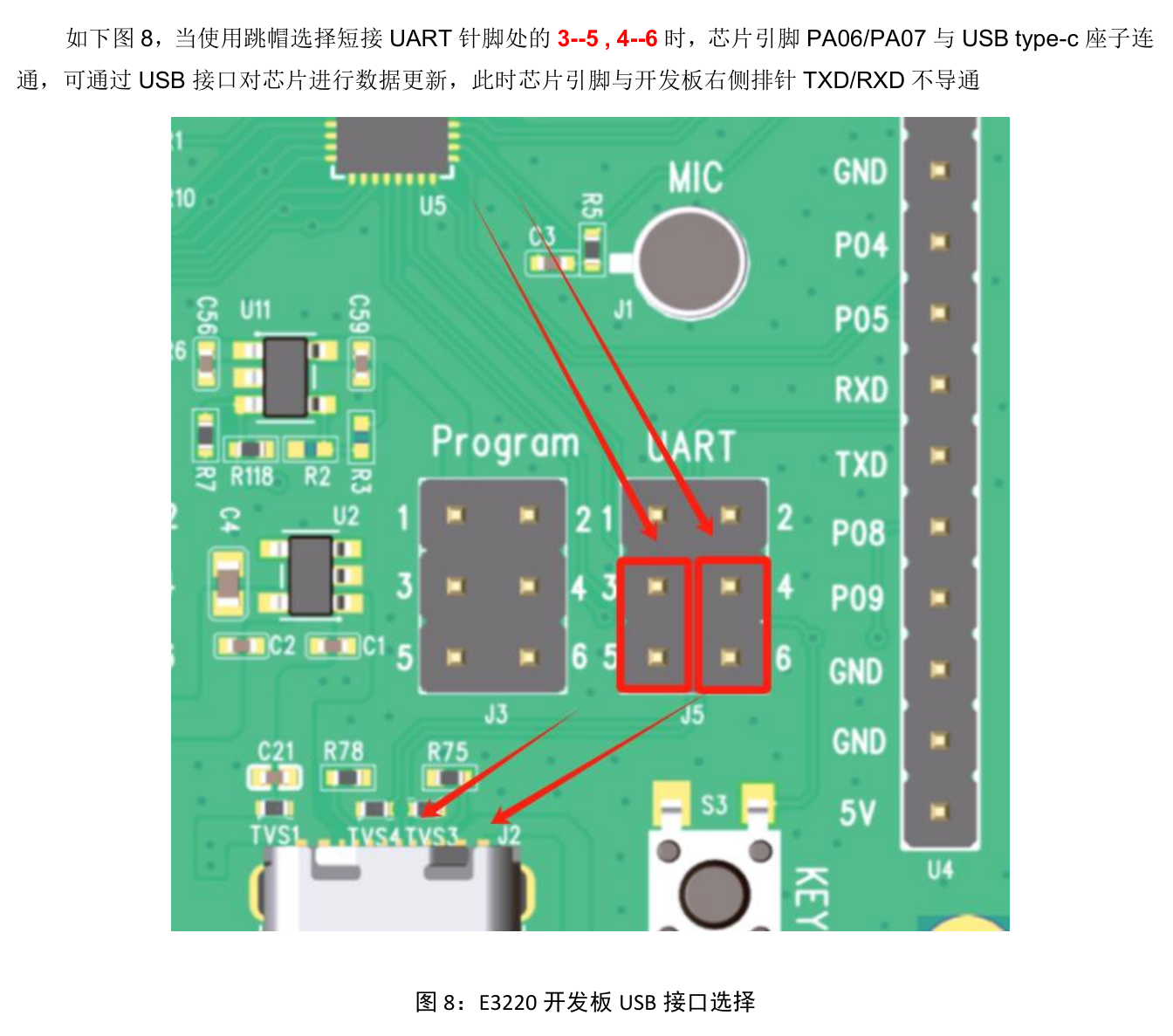

脱机烧录器USB模式​

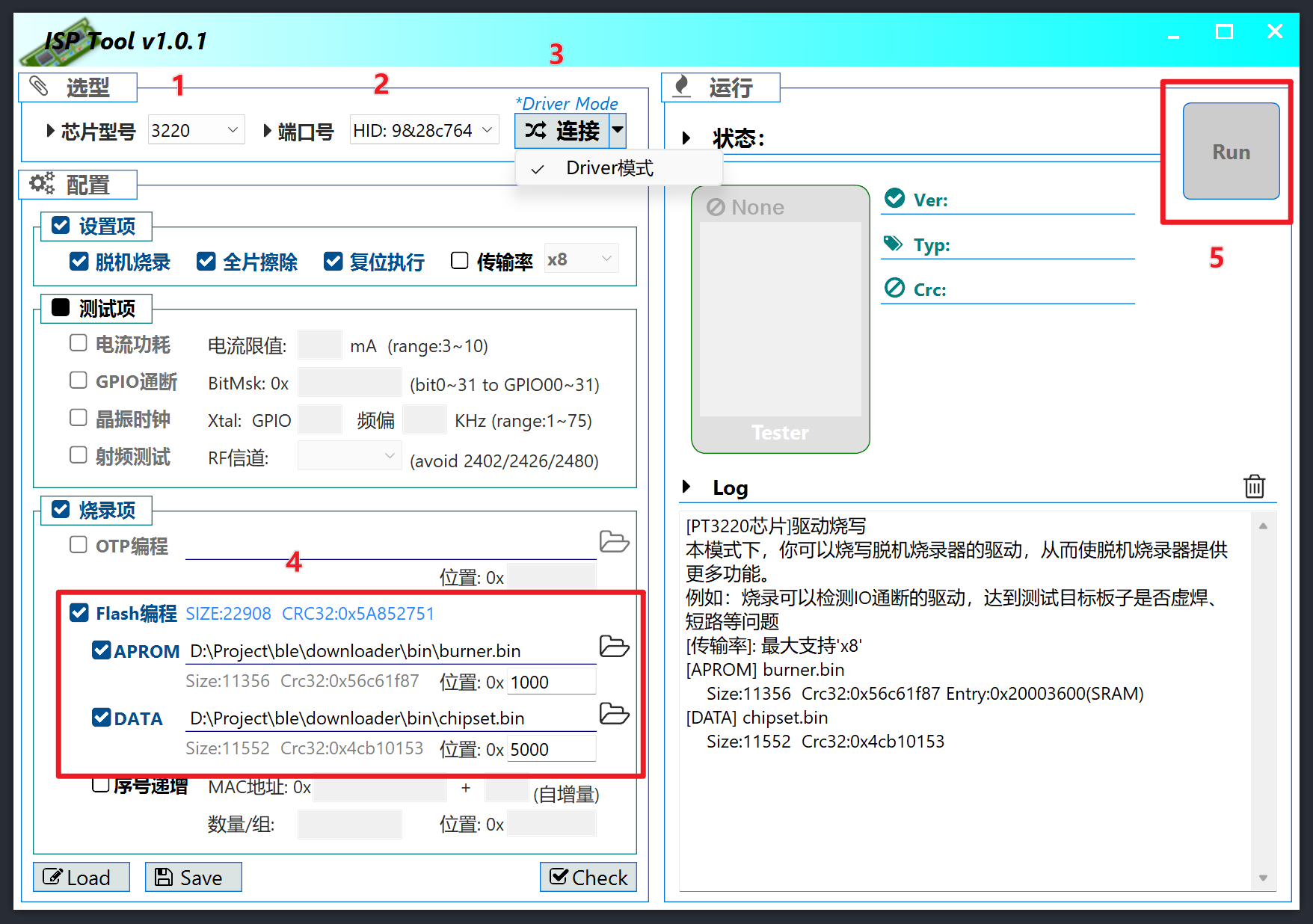

使用 Type C​ 数据线连接电脑并打开 ISP Tool​ 上位机，以 Driver​ 模式连接脱机烧录器，将 burner/chipset.bin​ 固件加载到脱机烧录器中。

  1. 芯片型号选择 3220​
  2. 点击 Refresh​ 刷新端口号，选择识别到 HID​ 的 设备连接
  3. 以 Driver​ 模式连接脱机烧录器
  4. 勾选 Flash​ 编程，APROM​ 区域选择 burner.bin​ 固件，DATA​ 区域选择 chipset.bin​ 固件，注意起始地址
  5. 点击 Run​ 按钮开始更新驱动

脱机烧录器更新chipset​

当 Run​ 进度条运行完之后，此时 D1​ 指示灯仍在闪烁，脱机烧录器制作完成，E3220​ 开发板即可作为脱机烧录器使用。
